نام تجهیز:

 آنالیزورتعیین مساحت سطح ویژهBrunauer-Emmett-Teller (BET) analysis --

وضعیت سرویس دهی:  فعال

نام آزمایشگاه:

آزمایشگاه پژوهشی و تحقیقات کاربردی (شاعای مرکزی)

نام واحد آزمایشگاهی:

واحد آنالیز فیزیکوشیمیایی

مشخصات فنی تجهیز:

مدل دستگاه: BELSORP MINI X

مدل دستگاه گاززدایی: BELPREP VAC II

شرکت سازنده: MicrotrackBEL

کشور سازنده: ژاپن

نام آزمون:

اندازه گیری تخلخل و سطح ویژه

شرح آزمون:

روش BET از جهت بررسی میزان تخلخل و سطح ویژه مواد از اهمیت بالایی برخوردار است. این روش بر پایه روش جذب سطحی بوده که کاملاً غیر مخرب است و نسبت به سایر روش‌ها ارزان تر و قابلیت تحلیل داده‌های موجود؛ بسیار دقیق، راحت و موثر بوده و بر اساس سنجش میزان حجم گاز نیتروژن جذب و واجذب شده توسط سطح ماده در دمای ثابت می‌باشد. سلول حاوی نمونه مورد آنالیز در درون مخزن با دمای ثابت قرار گرفته و با افزایش تدریجی فشار گاز حامل و سپس با کاهش تدریجی فشارگاز حامل، میزان جذب حجم گاز توسط ماده محاسبه می‌شود. اطلاعات به دست آمده از این فرایند به صورت نمودار حجم گاز جذب و واجذب شده بدست می‌آید که می‌توان سطح ویژه ماده مورد نظر، قطر، حجم و توزیع سایز حفره‌های ماده را محاسبه کرد. با این آنالیز، می‌توان در تحقیقات مختلف از جمله نانو فناوری، صنایع پلیمری و نساجی، الکترونیک، انرژی و غیره استفاده کرد.

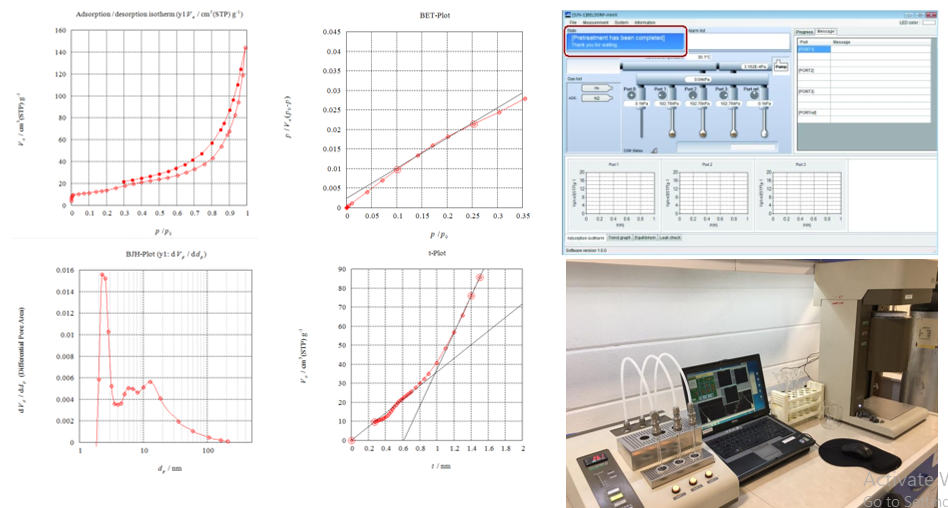

دستگاه BET می‌تواند آنالیز تعیین سطح ویژه مواد، قطر منافذ، مساحت سطح، حجم منافذ، توزیع اندازه منافذ برای انواع مواد را با دقت بالایی انجام دهد. انواع فایل‌ها بسته به نیاز محقق قابل ارائه می‌باشد که می‌تواند نمودار همدمای جذب و واجذب (adsorpsion/desorpsion)، نمودار همدمایBET ، نمودار همدمای BJH ، نمودار همدمای t-plot & langmuir ، نمودار همدمایMP ، و نمودار همدمای DH باشد.

شرایط نمونه و آزمون:

•         نمونه باید به شکل پودری بوده و کاملا خشک باشد.
•         نمونه های با تخلخل بالا باید دارای حداقل وزن 200 میلی گرم و نمونه های با تخلخل پایین باید دارای حداقل وزن 4 گرم باشند.
•          ترجیحاً نمونه ها به صورت پودری پذیرش می گردد. در صورت توده ای بودن نمونه، قطر میبایستی کمتر از 2 میلی متر و ارتفاع کمتر از ۱ سانتی متر باشد.
•        با توجه به آنکه نتایج برای نمونه های با اندازه حفرات ماکرو که پتانسیل جذب پایینی دارند، پایین بدست میآید، پذیرش نتایج منوط با قبول مسئولیت متقاضی است.
•          انجام آنالیز جذب و واجذب با گاز نیتروژن با خلوص آزمایشگاهی بالا انجام می شود.
•         اگر نمونه نیاز به نگه داری در شرایط خاصی دارد حتما ذکر شود در غیر این صورت نمونه در دمای محیط و در شرایط آزمایشگاهی نگه داری می شود.
•         در صورت عدم درج دما و زمان برای آماده سازی نمونه (گاززدایی)، به صورت پیش فرض دمای C̊ 150 و زمان 2 ساعت در نظر گرفته می شود.
•         دمای گرمایش اولیه 300 درجه سانتیگراد است.
•         با توجه به اینکه دستگاه 3 پورت قرارگیری سل نمونه دارد، لذا در صورت تمایل متقاضی به انجام تست قبل از کامل شدن تعداد نمونه، هزینه نمونه های تکمیلی نیزاخذ می شود.
•          در صورت آلودگی بیش از حد سل نمونه در طی مراحل آنالیز، هزینه سل جداگانه از متقاضی اخذ می شود.
