رادار نفوذی زمین-GPR



نام تجهیز: دستگاه رادار نفوذی زمین )تعیین عارضه زیرسطحی(- Ground Penetrating Radar -

وضعیت سرویس دهی: فعال





نام آزمایشگاه:

آزمایشگاه پژوهشی و تحقیقات کاربردی (شاعای مرکزی)



نام واحد آزمایشگاهی:

واحد ژئورادار و نقشه‌برداری زیرسطحی (GPR)



مشخصات فنی تجهیز:

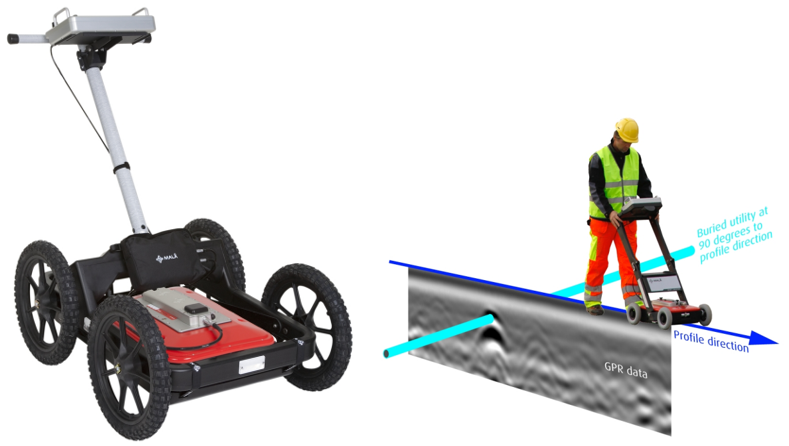

مدل دستگاه: MALÅ Easy Locator HDR

شرکت سازنده: MALÅ Geoscience

کشور سازنده: سوئد



نام آزمون:

 ارسال پالس‌های الکترومغناطیسی به داخل زمین وبازتاب امواج رادار پس از برخورد با اشیاء یا تغییر در ساختارهای لایه ای زمینی.



شرح آزمون:

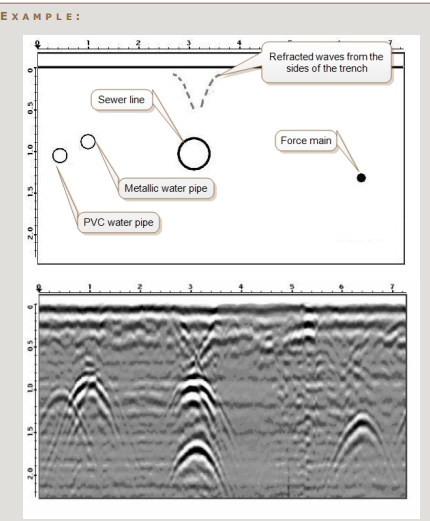

دستگاه MALÅ Easy Locator HDR با قابلیت HDR و آنتن‌های WideRange یکی از پیشرفته‌ترین راهکارهای شناسایی غیرمخرب زیرساخت‌های شهری و صنعتی در ایران است. دستگاه GPR (Ground Penetrating Radar) یا «رادار نفوذی زمین» یکی از روش‌های نوین غیرمخرب برای شناسایی عوارض و شبکه‌های زیرسطحی است. این فناوری با ارسال پالس‌های امواج رادیویی به درون زمین و ثبت بازتاب آن‌ها از اجسام و لایه‌های مختلف، امکان تصویرسازی از زیرسطح را بدون حفاری فراهم می‌کند. هر جسم یا ماده با توجه به خواص الکتریکی و دی‌الکتریک خود، شدت بازتاب متفاوتی دارد؛ بنابراین کابل‌ها، لوله‌ها و سازه‌های مدفون قابل شناسایی می‌شوند.

در فرآیند اجرا ابتدا سطح مسیر برداشت با GPS دقیق مشخص می‌شود، سپس آنتن دستگاه بر روی زمین حرکت کرده و داده‌های بازتاب امواج به‌صورت پیوسته جمع‌آوری می‌گردد. داده‌های خام با نرم‌افزار اختصاصی MALÅ پردازش می‌شوند تا عمق، موقعیت و مسیر شبکه‌های موجود استخراج گردد. این روش سریع، ایمن و بدون تخریب بوده و برای پروژه‌های شهری و صنعتی نظیر آب، برق، گاز و مخابرات کاربرد گسترده دارد.



کاربردها:

  • نقشه‌برداری خطوط انتقال آب، برق، گاز و مخابرات
  • شناسایی تاسیسات دفن شده و منهول‌ها
  • ارزیابی زیرساخت‌های راه، ساختمان و مناطق صنعتی
  • پشتیبانی پروژه‌های عمرانی، پالایشگاه‌ها، کارخانجات و سایت‌های پتروشیمی



 مزایا :

  • وضوح و عمق نقشه‌برداری بالا (HDR + WideRange): شناسایی شبکه‌های کم‌عمق و عمیق با وضوح بی‌نظیر
  • سرعت عملیاتی بالا: پوشش سریع مناطق وسیع
  • دقت مکانی و سازگاری با GIS: موقعیت‌یابی دقیق و خروجی‌های قابل استفاده در پروژه‌های نرم‌افزاری
  • افزایش ایمنی: کاهش تصادفات حفاری و خسارات به زیرساخت‌ها



شرایط نمونه و آزمون:

  • برداشت داده میدانی (حضوری )
  • هزینه به ازای هر کیلومتر خطی برداشت با یک فرکانس در توپوگرافی صاف می باشد.
  • هزینه پردازش و تفسیر داده‌ها به صورت جداگانه و توافقی با متقاضی اخذ می شود.



تعرفه خدمات :

    برداشت داده به ازای هر متر

1,500,000 ریال





• 15 درصد تخفیف ویژه دانشجویان و اعضای هیات علمی دانشگاه شهید باهنر کرمان.

• اعمال طرح های اعتباری و تخفیفی معاونت علمی و فناوری ریاست جمهوری (گرنت نانو).



اطلاعات کارشناس:  سید امین حسینی – seyedamin.hosseini90@yahoo.com  - 03431323117--09211684692
